Hjørneklodser til containere, ISO standard

Vores guide fortæller dig hvilken kombination af hjørneklodser og hvilke tegninger og dokumenter at du skal bruge til dit projekt.

hjørneklodser placering 20' fodaftryk 2

Hjørneklodser er yderpunkterne på enhver container

Hjørneklodsen er den del som man med sikkerhed finder på alle ISO containere indenfor shipping og oftest også på alle andre container konstruktioner.

Hjørnernes placering afgør på millimeter hvilken størrelse containeren får. Hjørnerne er de punkter som først rammer jord, container, ladet på en lastbil, eller hvad containeren bliver stillet på. Hjørnerne er dem som containeren hviler på og hvor vægten bæres på. Hjørneklodserne er containerens fodaftryk. Hjørnerne er dem der bruges til at fastgøre containeren. Derfor har hjørneklodser suverænt flest funktioner sat op i mod alle andre dele på containeren.

Et komplet sæt hjørner til 1 container består af i alt 8 stk. hjørneklodser. De fordeler sig på 4 forskellige typer. 2 stk. Top højre (TR), 2 stk. Top venstre (TL), 2 stk. Bund højre (BR), 2 stk. Bund venstre (BL).

På billedet kan du se hvordan de er placeret på en standard 20 fods container.

BL 1_burned 200x150

Hjørneklodspakke til bund

900 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre bund og 2 x højre bund for 900 kr. + moms + 148 kr. i fragt!

BR 1_burned 200x150

Hjørneklodspakke til    top

900 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre top og 2 x højre top for 900 kr. + moms + 148 kr. i fragt!

Corner-castings-cover-small

Hjørneklodspakke til top og bund

1800 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre top, 2 venstre bund, 2 x højre top, og 2 x højre bund for 1800 kr. + moms + 148 kr. i fragt!

Hjørneklodser gør det nemt at samle

ISO hjørneklodser, eller som de kaldes på engelsk ISO corner castings, er en af grundene til at skibscontainere er blevet den dominerende måde at transportere gods rundt i verden.

Container corner casting er den del der bruges til at fastgøre containeren til andre containere, til skibsdæk, til lad biler, osv. Det smarte er at alle de 3 sider af klodsen, som vender udad, er forsynet med hvert sit hul. Det gør at der ude i verden findes mange millioner steder der er forberedt til at blive fastgjort til en container.

Ligesom de udvendige mål på en hjørneklods altid er de samme med få mm tolerance, er de 3 huller i samme standard mål for alle producerede corner castings. Af de 3 corner casting huller er det det vender enten opad eller ned, som er det langt mest benyttede.

Det er her man bruger den klassiske twistlock. Den kan ses på billedet her. Den består groft set af en lås foroven og en lås forneden, samt et håndtag i midten. Låsene går ind i hullerne på hjørneklodserne, og håndtaget i midten styrer om der er låst foroven, låst forneden, eller begge steder.

Hvor twislock’en låser 2 hjørneklodser lodret sammen, kan man bruge en bridge fitting til at fastgøre hjørneklodser vandret sammen. På billedet her kan man se hvordan 2 sæt af 2 containere er gjort fast sideværts.

Der findes et utal af forskellige twistlocks og lignende produkter til at sætte hjørneklodser sammen.

bridge fittings on 2 containers
hjørneklods med twistlock

Tegninger og dimensioner

Hjørneklods dimensioner reguleres af ISO 1161 standarden. De 2 top hjørneklodser er lodret spejlvendt af hinanden. De 2 bund hjørneklodser er lodret spejlvendt af hinanden. Men en top og en bund hjørneklods er ikke 100% vandret spejlvendt af hinanden. Den eneste forskel der er mellem top og bund, er dog formen på hullet i den korte ende.

Inde i hver hjørneklods er der markeret om det er Top højre (TR), 2 stk. Top venstre (TL), 2 stk. Bund højre (BR), 2 stk. Bund venstre (BL) for at man kan se hvilken specifik hjørneklods at der er tale om.

Venstre bund

Corner casting BL - Tegning 1

Link til STP filen her
BL – Bund venstre

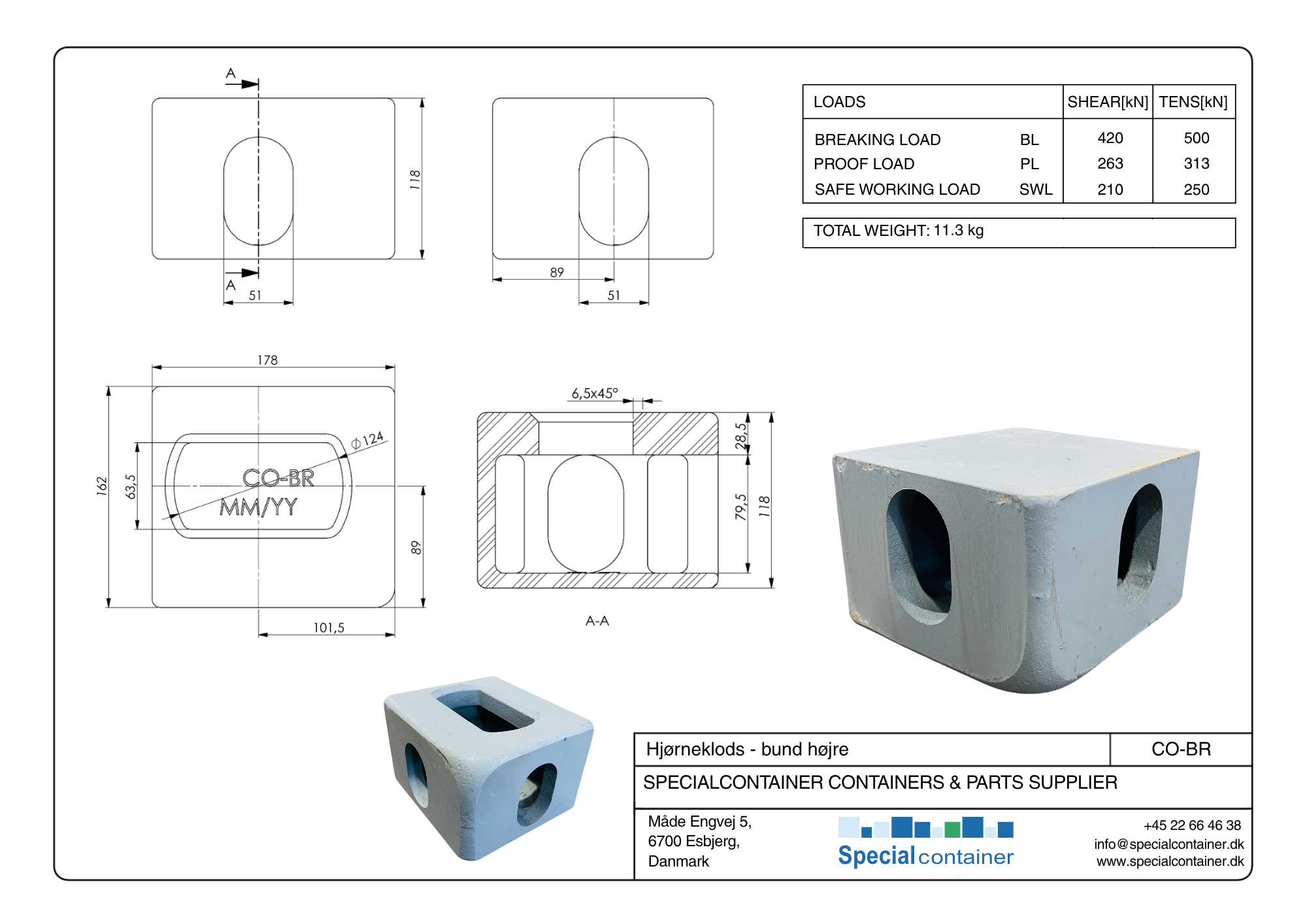

Højre bund

Corner casting BR - Tegning 1

Link til STP filen her
BR- Bund højre

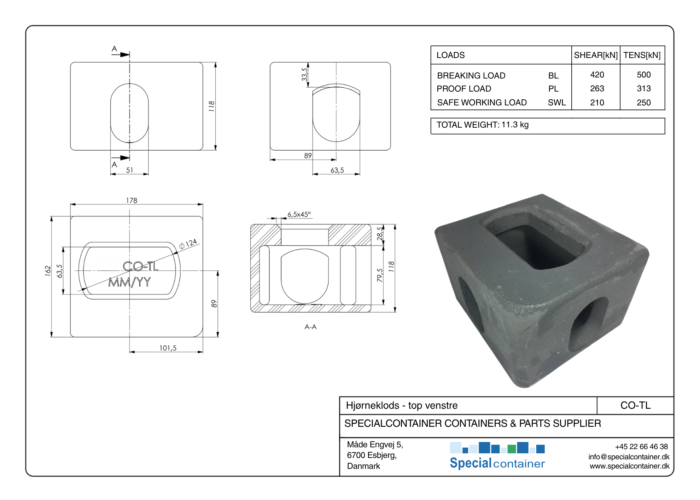

Venstre top

Corner casting measurements - top vs bund 2

Link til STP filen her
TL – Top venstre

Højre top

Corner casting measurements - top vs bund 2

Link til STP filen her
TR – Top højre

Produkter

BL 1_burned 200x150

Hjørneklodspakke til bund

900 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre bund og 2 x højre bund for 900 kr. + moms + 148 kr. i fragt!

BR 1_burned 200x150

Hjørneklodspakke til    top

900 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre top og 2 x højre top for 900 kr. + moms + 148 kr. i fragt!

Corner-castings-cover-small

Hjørneklodspakke til top og bund

1800 DKK ekskl. moms
(225 kr./ hjørneklods.)

Køb en pakke med 2 x venstre top, 2 venstre bund, 2 x højre top, og 2 x højre bund for 1800 kr. + moms + 148 kr. i fragt!

Har du brug for at købe ekstra hjørneklodser enkeltvis? Så klik på linket her!

Certifikat for typegodkendelse og certifikat på materialet

Hjørneklodser (corner castings på engelsk) kommer med et fabriks certifikat og med et materiale certifikat. De findes ikke med et decideret 3.1 corner casting certifikat. Det er en evigt tilbagevendende udfordring med hjørneklodser og med 3.1. certifikater og andre regionale krav til certifikater. Det kan i princippet også godt udføres, men det vil sende prisen på hjørneklodser meget højere op. Det der afgør hvad der kommer af certifikater på en ISO hjørneklods, er de krav som stilles i ISO 1161 standarden for corner castings i container industrien, og som bruger hjørneklodserne til de millioner af containere der produceres i Kina hvert år.

Fabriks certifikatet er fra Bureau Veritas, American Bureau of Shipping (ABS), eller et andet tredjeparts klassifikations selskab. Her står typisk hvem der har produceret hjørneklodserne, hvor stor en mængde corner castings der er produceret, hvilke produktions-serier af corner castings der er tale om, og selvfølgelig hvad disse (shipping) corner castings er godkendt til.

Hjørneklodser certifikat 2018176 - 2018179_Side_1 uden stempel m.v. 2

På materiale certifikatet vil det fremgå hvilken legering af hjørneklods materialet er i. Typisk vil der være flere produktions-serier på samme certifikat. Hver produktions-serie identificeres på certifikatet ved et såkaldt “heat nr.”. Ud for hvert heat nr. står der hvilken legering at den enkelte hjørneklods produktions-serie har. Det heat nr. er også stemplet ind i hver enkelt container hjørneklods. På den måde kan man spore sig frem til hvilken legering den enkelte container hjørneklods har.

Hjørneklodser certifikat 2018176 - 2018179_Side_4 uden stempel m.v.

Vi har mange produkter til container fastgørelse

Først og fremmest har vi selve hjørneklodserne i ISO corner casting dimensioner i standard materiale, såvel som hjørneklodser i aluminium og hjørneklodser i rustfrit stål.

BL 1_burned 1024x768

Standard hjørneklods

Pris pr. stk. ekskl. moms 225 DKK

Gå til produkter

Primært billede også til kategori siden SS corner casting bl 3_burned 2

Rustfrit stål hjørneklods

Pris pr. stk. ekskl. moms 1948 DKK

Gå til produkter

alu-BL-2-burned-1024x768-1-500x500 6

Aluminium hjørneklods

Pris pr. stk. ekskl. moms 2263 DKK

Gå til produkter

Derudover fører vi bl.a. twistlocks, semi-automatiske twistlocks, bottom transversal twistlocks, bottom longitudinal twistlocks, bridge fttings. Alle passer ind i designet på en standard ISO hjørneklods.

TWI25101-1_burned_thumbnail

Twistlock intermediate standard

Pris pr. stk. ekskl. moms 195 DKK

Gå til produktet

Twistlock, semi-automatic

Twistlock semi-automatisk standard

Pris pr. stk. ekskl. moms 245 DKK

Gå til produktet

Bottom transversal Twistlock 55

Bottom transversal twistlock 55

Pris pr. stk. ekskl. moms 265 DKK

Gå til produktet

TWI25241 T5-2L bottom longitudinal twistlock product image thumbnail

Bottom longitudinal twistlock 55

Pris pr. stk. ekskl. moms 265 DKK

Gå til produktet

Bridge fitting

Bridge fitting 260 mm

Pris pr. stk. ekskl. moms 265 DKK

Gå til produktet

Vidste du at 12% af alle skader på ting opbevaret i en container skyldes fugt?
